ARC-8050T3シリーズ
ハイライト
- 高性能 40Gbps Thunderbolt 3 インターフェイス
- 同時4K入出力ワークフローをサポート
- デイジーチェーン接続用のデュアル Thunderbolt 3 ポート
- Mac で Apple M1 シリコンを完全にサポート
- Thunderbolt/LANポート/LCDによる設定
- 1m 40Gb/s アクティブ Thunderbolt™ 3 (USB-C) ケーブル付属
- ビデオに最適化されたパフォーマンス設定のための高度な構成
- エンタープライズクラスのデータ保護とセキュリティを提供
- コントローラーレベルのハードウェア暗号化 (4 ベイでは利用できません)
- データの整合性を確保するためのインテリジェントな電源オン/オフ機能
- SED（自己暗号化ドライブ）機能のサポート
- ハードディスクのファームウェアを一度にアップデート
ホストインターフェース
2×Thunderbolt 3ポート
1×ディスプレイポート
高性能ROC
デュアルコア RAID オンチップ (ROC) 1.2 GHz
2GB DDR3-1866 ECC 保護
ドライブインターフェース
最大 6/8/12 x 3.5 インチ/2.5 インチ
12Gb/s SAS または 6Gb/s SATA HDD/SSD
(ARC-8050T3-4) 最大 4 x 3.5 インチ/2.5 インチ
6Gb/s SAS/SATA HDD/SSD
Thunderbolt™ 3 ～ 12Gb/s SAS RAID ストレージ
ARC-8050T3 は、PC と Mac の両方に対応した、RAID 制御機能を備えた最も完全な 12Gb/s SAS 4/6(M)/6/8/12 ベイ Thunderbolt™ 3 デスクトップ SAS/SATA RAID ストレージ ソリューションです。ARC-8050T3 には、オンボード RAID オンチップおよび ECC SDRAM メモリが組み込まれており、ドライブ障害に対する真の高性能ハードウェア RAID 保護を提供します。この組み合わせにより、リアルタイム マルチストリーム HD および 4K ワークフローを扱うビデオ編集者に最適な高性能ストレージ デバイスが提供されます。
Thunderbolt™ 3 は、Thunderbolt を最大 40 Gbps の速度で USB-C に提供し、すべてを実行する 1 つのコンパクトなポートを作成し、あらゆるドック、ディスプレイ、またはデータ デバイスに最速かつ最も汎用性の高い接続を提供します。ARC-8050T3 には、Thunderbolt 3 対応ホストに接続するためのデュアル Thunderbolt 3 ポートが装備されており、他の周辺機器をデイジーチェーン接続するための追加の Thunderbolt 3 ポートも提供されます。Thunderbolt デイジーチェーン接続では最大 6 台のデバイスを接続できるため、お客様は ARC-8050T3 をホスト コンピュータに 1 回の Thunderbolt 接続で接続して、大容量のビデオ ストレージを利用できます。
超高速転送速度
前例のないパフォーマンス
ARC-8050T3-6/6M/8/12 RAID ストレージは、クラス最高のコンポーネントのみを慎重に使用して、前例のないパフォーマンスを提供するように構築されています。これらには、デュアル コア LSI SAS2308、12Gb/秒 SAS ROC、ECC 保護付き 2GB DDR3-1866 SDRAM、最大 40Gbps の最新の Thunderbolt3 対応 USB-C ポート、デュアル 4K UHD 外部ディスプレイが含まれます。
強力な Broadcom 12G SAS エンジン
ARC-8050T3-6/6M/8/12 シリーズは、最新の Broadcom 12Gb/s デュアルコア SAS Raid-on-Chip を統合し、最も困難なタスクにも簡単に取り組むために必要な最大の SAS および SATA 帯域幅と保護を提供します。
真のハードウェア RAID コントローラー
ARC-8050U3-6 RAID ストレージの中心には、信じられないほど強力なデュアルコア Broadcom SAS3108 ROC があり、望ましいパフォーマンスを簡単に実現します。ホスト システム上の CPU コンピューティング能力を共有することなく、真のハードウェア RAID 機能を提供し、ソフトウェア RAID と比較して、またドライブ障害が発生した場合にアレイを再構築する際の CPU 負荷も軽減します。
2GB DDR3-1866 SDRAM の高速化
ARC-8050T3-6/6M/8/12 は、2GB の大容量 DDR3-1866 SDRAM を搭載し、4K 環境での高過負荷時に非常にスムーズなマルチタスク処理を実現します。ARC-8050T3 は、読み取り専用のキャッシュ SDRAM の量と書き込み専用のキャッシュ SDRAM の量を設定できます。サーバー アプリケーションで読み取りが書き込みよりも大幅に多い場合、または書き込みが読み取りよりも多い場合は、パフォーマンスを向上させるために、この設定を変更して読み取り/書き込みキャッシュ比率を調整する必要がある場合があります。大きなキャッシュは 4K アプリケーション ドライブに最適な選択肢であり、プロ仕様のアプリが可能な限り高速に動作します。
| SDRAM | メモリクロック(MHz) | バスクロック(MHz) | データレート(MT/秒) | ピーク転送速度 (GB/秒) |
|---|---|---|---|---|
| DDR3-800 | 100 | 400 | 800 | 6.4 |
| DDR3-1066 | 133.33 | 533.33 | 1066.67 | 8.5 |
| DDR3-1866 | 233.33 | 933.33 | 1866.67 | 14.9 |
高帯域幅 PCI-E 3.0 のサポート
Thunderbolt 3 は最大 PCIe Gen3 x 4 をサポートします。PCIe Gen3 スロットを Gen3 速度で実行するには、PCI Express 3.0 をサポートする ROC をインストールする必要があります。PCIe2.0 ROC を取り付ける場合、PCI Express 3.0 スロットは Gen2 速度でのみ動作します。ARC-8050T3 6/8/12 ベイ RAID ストレージには、PCIe Gen3 ROC が搭載されています。
- より高いビットレート – 8.0GT/s
- レーンあたりのより高い帯域幅 – 1GB/秒
- より高い効率 – 98.5% のエンコード効率
プロフェッショナルな接続性
すべてを実現する USB-C
ARC-8050T3 には、Thunderbolt 3 対応ホストに接続するためのデュアル Thunderbolt™ 3 ポートが装備されており、他の周辺機器をデイジーチェーン接続するための追加の Thunderbolt 3 ポートを提供すると同時に、ノートブックの急速充電用の電力も供給します。Thunderbolt 3 は最大 40 Gbps でのデータ転送をサポートします。これは Thunderbolt 2 の帯域幅の 2 倍、USB 3.1 の 4 倍の速度です。
複数のデバイスのデイジーチェーン接続
Thunderbolt デイジーチェーン接続では最大 6 台のデバイスを接続できるため、お客様は ARC-8050T3 をホスト コンピュータに 1 回の Thunderbolt 接続で接続して、大容量のビデオ ストレージを利用できます。さらに、ARC-8050T3 は背面にフルサイズの DisplayPort ビデオ出力コネクタをサポートしており、4K 60Hz ディスプレイのセットアップを迅速かつ簡単に行うことができます。
ThunderboltおよびThunderbolt 2と互換性があります
Apple の Thunderbolt 3 (USB-C) – Thunderbolt 2 アダプター (別売り) を使用すると、Thunderbolt または Thunderbolt 2 ポートと macOS Sierra 10.12 以降を備えた Mac に Areca ARC-8050T3 ソリューションを接続できます。詳細情報と潜在的な制限については、Apple サポートを参照してください。
コントローラベースのH/W暗号化エンジン
ホストに依存しないリアルタイム コントローラー ベースのハードウェア暗号化は、ARC-8050T3-6/6M/8/12 RAID ストレージのパフォーマンスに影響を与えず、ユーザー、OS、アプリケーションに対して透過的なあらゆる種類の HDD に実装できます。Areca 暗号化機能は、ドライブの盗難が発生した場合だけでなく、保守のための欠陥ドライブの返却やドライブの廃止または再利用などの日常的な作業だけでなく、機密性の高いミッション クリティカルなボリュームのデータを不正なアクセスや変更から保護します。コントローラーのローカル キー管理は、最小限のコストと複雑さでセキュリティ侵害からデータを保護するように設計されています。ユーザーは、ARC-8050T3 RAID ストレージ API コードを使用して、独自のキー管理ユーティリティを設計できます。ARC-8050T3 RAID ストレージは、AES を使用した 128 ビットおよび 256 ビットの暗号化キーをサポートします (キー サイズは 128 ビットまたは 256 ビット)。
SED ベースの暗号化
Areca ファームウェアのセキュリティ機能は、自己暗号化ドライブ (SED) と連携して、ドライブの盗難、紛失、または再利用による不正アクセスや変更からハードディスク内のデータを保護します。保護は、ユーザーの介入なしでドライブ上のデータを自動的かつ継続的に暗号化する SED ハード ドライブによって実現されます。
SAS 拡張ポート
ARC-8050T3-6/6M/12 のストレージ容量は、コスト効率の高い ARC-4038 12G SAS エクスパンダ ユニットを追加することで即座に拡張でき、8/12 ベイ タワー 16/24 などの複数の 12G SAS エクスパンダ ソリューションで最大 512 ドライブまで拡張できます。ハイベイラックマウント 12G SAS JBOD ソリューションも！最終的には、12G SAS エクスパンダ ストレージを変換して、Thunderbolt 3 対応ホストで使用できるようになります。
効果的な管理ツール
Areca は、ARC-8050T3 RAID ストレージを管理および監視するための、他の競合他社と比較して、より柔軟な管理ツールを提供します。
LCD: 簡単な設定とモニター LCD
システムのステータスを一目で瞬時に監視
ARC-8050T3 LCD は、RAID ストレージの主要なユーザー インターフェイスです。コントローラおよび適切に接続されたディスク アレイのすべての構成と管理は、このインターフェイスから実行できます。LCD ステータス パネルには、ARC-8050T3 RAID ストレージのリアルタイムの動作ステータスが一目で表示されるため、ユーザーはシステムのステータスを常に簡単に把握できます。
LAN ポート: 帯域外管理 (ホスト アクセスを妨げない)
アウトオブバンド Web ブラウザ マネージャーと ArcSAP ユーティリティを通じて RAID ストレージをセットアップおよび管理できます。
ARC-8050T3 RAID ストレージは、McRAID ストレージ マネージャーに代替の帯域外方式も提供します。ユーザーは、ホスト システム上に ArcHTTP プロキシ サーバーを必要とせずに、組み込みの構成にアクセスできます。ARC-8050T3 シリーズ RAID ストレージには、背面に RJ-45 コネクタのアウトオブバンド管理ポートがあります。この専用の管理チャネルを使用して、ホストに接続せずに ARC-8050T3 シリーズ RAID ストレージを監視および管理できます。また、ARC-8050T3 を監視または管理する際のホスト アクセスを妨げることもありません。ARC-8050T3 にはギガビット イーサネット接続オプションという利点があり、Thunderbolt ポートに障害が発生した場合、または Apple サポートのデバイスにアクセスできない場合に救命手段となる可能性があります。
サンダーボルトバス
インバンド Web ブラウザ マネージャーと ArcSAP ユーティリティを通じて RAID ストレージをセットアップおよび管理できます。
データ ホストと ARC-8050T3 の間で Thunderbolt データ パスを介して通信するようにインバンド管理を構成できます。インバンド管理では、データ ホスト上で実行されるプロキシ エージェント HTTP 管理ソフトウェア (ArcHTTP) を使用して、ARC-8050T3 と通信します。
Webブラウザベースの管理
McRAID ストレージ マネージャーはファームウェア ベースのユーティリティであり、オペレーティング システムにインストールされている Web ブラウザーからアクセスできます。Web ブラウザベースの McRAID ストレージ マネージャは、モニタ ステーションにインストールされているブラウザ (Safari、IE、Mozilla など) を利用する HTML ベースのアプリケーションです。インバンド Thunderbolt バスおよびアウトオブバンド イーサネット ポートを介してアクセスできます。インバンド Thunderbolt バス方式では、ArcHTTP プロキシ サーバー経由で Web ブラウザベースの McRAID ストレージ マネージャーを起動できます。
ユーザーフレンドリーなグラフィカルベースの管理
Areca Single Admin Portal (ArcSAP) クイック マネージャーは、Areca RAID コントローラーを使用して実装された RAID ユニットの管理と構成に使用するために特別に設計された、代替のグラフィカル ベースのデバイス管理プログラムです。ArcSAP クイック マネージャーは、ローカル システムとリモート システムで複数の RAID ユニットをスキャンし、RAID ユニットを構成する効果的なメカニズムを提供します。
RAID ストレージの電源オン/オフ制御
ARC-8050T3 RAID ストレージには、コントローラの電源オン/オフ コントロールが含まれています。電源オン/オフ コントロールは、データの整合性を保つために、ホスト コンピュータの電源ステータスと同期して ARC-8050T3 の電源をオンにすることができます。Mac および Thunderbolt ストレージの電源をオフにする場合は、適切な電源オフ手順を使用することをお勧めします。電源ボタンを長押しして電源を切ろうとすると、保存されていないデータが失われる危険があり、ハードウェア、特にハードドライブが損傷する可能性が高くなります。不適切な電源切断に続いて、Thunderbolt RAID ストレージと接続されているホストの電源投入と再起動のシーケンスが、通常の機能に影響を与えます。
基準
実際のデータ速度は、動作環境、RAID モード、RAID 構成、ディスク モデル、ディスクのパフォーマンスによって異なる場合があります。最高のパフォーマンスは、SSD が取り付けられ、40Gbps の Thunderbolt 3 をサポートするコンピューターにデバイスを接続することによって実現されます 。
統合された 4 ピン XLR 電源コネクタ
ARC-8050T3-6M の背面には、ユニットに +11.5 ～ 17.5V DC 電源を供給するための標準 4 ピン オス XLR コネクタがあります。AC アダプターまたはバッテリー電源を使用して、どこでもどこでも動作できると同時に、ノートブックを急速充電するための電力を供給することもできます。バッテリーバックアップソリューションは、電源コンセントが利用できないときにフィールドでワークアウトするためのものです。ARC-8050T3-6M XLR 4 ピン コネクタの DC 電源の最も一般的な規則は次のとおりです。
静かな動作
インテリジェント冷却は、冷却ファンの速度を自動的に制御することで、環境条件に継続的に適応します。その結果、ファンは騒音を最小限に、ほとんど知覚できないレベルまで低減します。ARC-8050T3 は、静かな低騒音動作により、作業環境に影響を与えることなく、ビデオ/オーディオ アプリケーションに最適です。
| ARC-8050T3-8 | ARC-8050T3-12 | |
 |  | |
| 音圧レベル | 37dB | 37.4dB |
Specifications
| Thunderbolt™ 3 ～ 12Gb/s SAS RAID ストレージ | |||||
| ARC-8050T3-8 | ARC-8050T3-12 | ||||

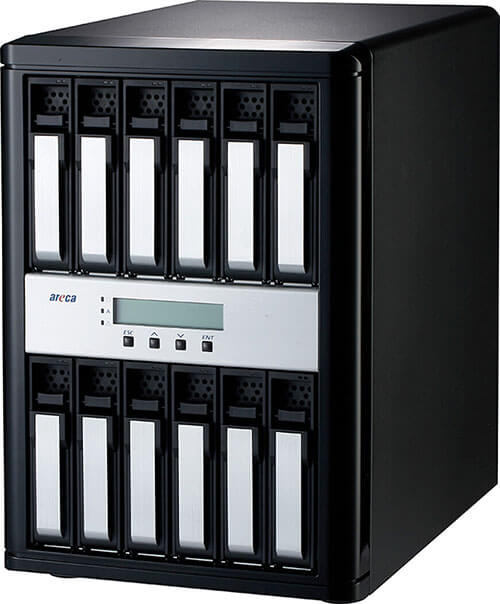

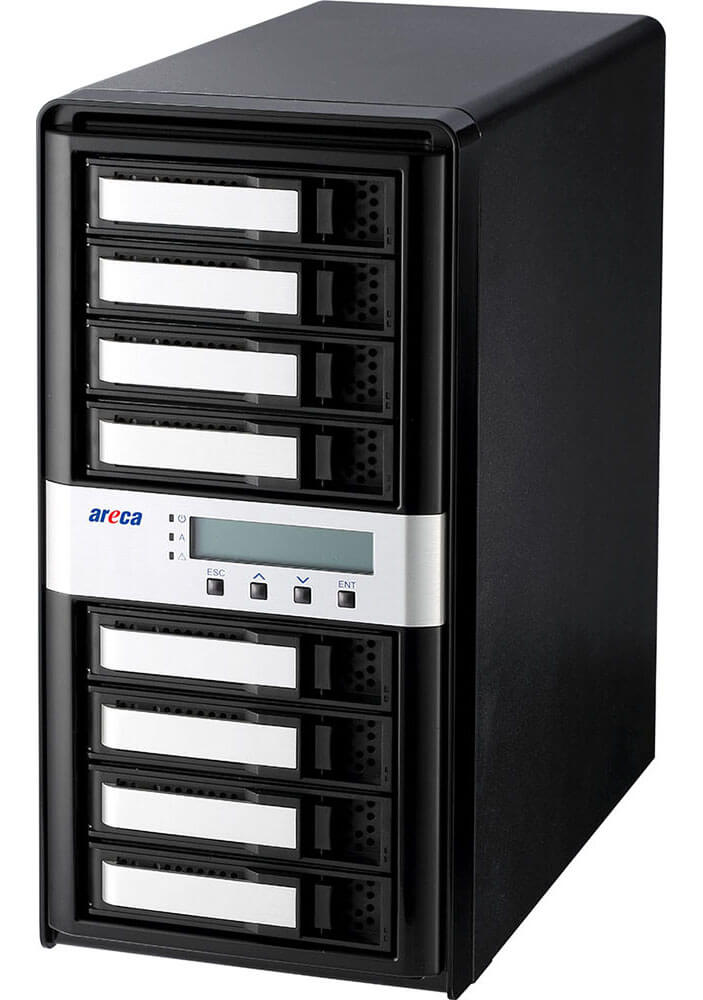

| フォームファクタ | デスクトップ 8 ベイ | デスクトップ 12 ベイ | |||
| 繋がり | Thunderbolt 3 x 2 / ディスプレイポート x 1 | ||||
| ディスクポート | 8 x / 12 x 12Gb/s SAS または 6Gb/s SATA | ||||
| I/Oプロセッサ | デュアルコア 1.2 GHz SAS ROC | ||||
| オンボードキャッシュ | 2GB DDR3-1866 | ||||
| 拡張サポート | 該当なし | SFF-8644 (4レーン) | |||
| 冷却ファン | 2×2700rpm | ||||
| 電源 | 270W | 400W | |||
| 外形寸法 (高さ x 幅 x 奥行き) | 146 x 302 x 290 mm ( 5.7 x 11.8 x 11.4 インチ) | 8.1 x 12.2 x 11.4 インチ (206 x 310 x 290 mm) | |||
| 重さ | 14.9ポンド/6.8kg | 20.8ポンド/9.5kg | |||
| RAIDレベル | 0、1、10、3、5、6、30、50、60、シングルディスク、JBOD | ||||
| OSサポート | macOS 10.12以降 & Windows 8/10以降 | ||||
